规格： 300kg、500kg、750kg、1t、2t、3t、5t、10t、20t、25t；
悬臂梁式传感器，可配组使用，结合相应的安装附件可应用于例如低台面平台秤或者小型筒槽秤。抗偏载能力强。
合金钢或不锈钢材质，防护等级达IP68极好的防护潮气，湿气的侵入；
应用范围：汽车衡/轨道衡、料仓/料斗/筒槽称重、平台秤（多支使用）、手推秤、建筑机械

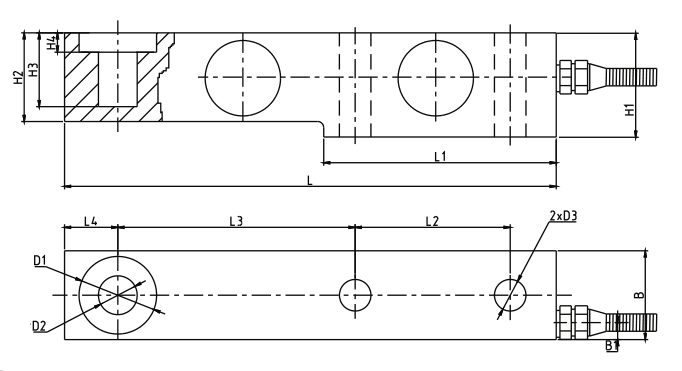

外形尺寸：
| 量程 | L | L1 | L2 | L3 | L4 | H1 | H2/B | B1 | H3 | H4 | D1 | D2 | D3 |
| 0.3t-3t | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | 7 | 30.5 | 8 | φ32 | φ16 | φ13 |
| 5t-8t | 235 | 110 | 66 | 124 | 22 | 52 | 48 | 7 | 30 | 12 | φ38 | φ22 | φ21 |
| 10t | 279 | 133 | 82 | 140 | 32 | 67 | 60 | 8.5 | 20 | 8.5 | φ48 | φ32 | φ28 |
| 15t-25t | 318 | 153 | 89 | 159 | 38 | 82.5 | 70 | 9.5 | 24 | 9.5 | φ54 | φ38 | φ34 |
技术参数：
| 灵敏度Rated Output | 2.0±0.02mV/V |
| 非线性Nonlinearity | ±0.03% FS |
| 重复性Repeatability | ±0.01%FS |
| 蠕变Creep after 30 minuters | ±0.02%FS |
| 滞后Hysteresis | ±0.02%FS |
| 零点平衡Zero Balance | ±1%FS |
| 零点温度系数Temperature Effect on Zero | ±0.02%/10°C |
| 灵敏度温漂Temperature Effect on Output | ±0.02%/10°C |
| 可用温度范围Safe Temp.Range | -10°C to 70°C |
| 温度补偿范围Temp.Compensated | -10°C to 40°C |
| 输入电阻Input Impedance | 385±10Ω |
| 输出电阻Output Impedance | 350±5Ω |
| 绝缘电阻Isulation Resistance | ≥5000MΩ |
| 供桥电压Excitation Voltage | 10V（DC/AC） |
| 允许过载负荷Safe Overload | 120%FS |
| 导线长度Cable Length | 500cm |
| 接线方式Cable Color Code | Red（+E）Black（-E） Green（+S）White（-S） |
| 输入：红（+）黑（-） 输出：绿（+）白（-） |
