XZ-XBC

  • 所属分类:剪切梁压式称重传感器
  • 产品规格:可根据客户需求选择
  • 供应公司:山东新立传感器有限公司
  • 咨询电话:15508656383


规格: 500kg、1t、2t、3t;

XZ-XBC是悬臂梁式传感器,可配组使用,结合相应的安装附件可应用于例如低台面平台秤或者小型筒槽秤。抗偏载能力强。

XZ-XBC(500kg-3t)是合金钢,防护等级达IP67极好的防护潮气,湿气的侵入;

应用范围:汽车衡/轨道衡、料仓/料斗/筒槽称重 、平台秤(多支使用)、手推秤、建筑机械

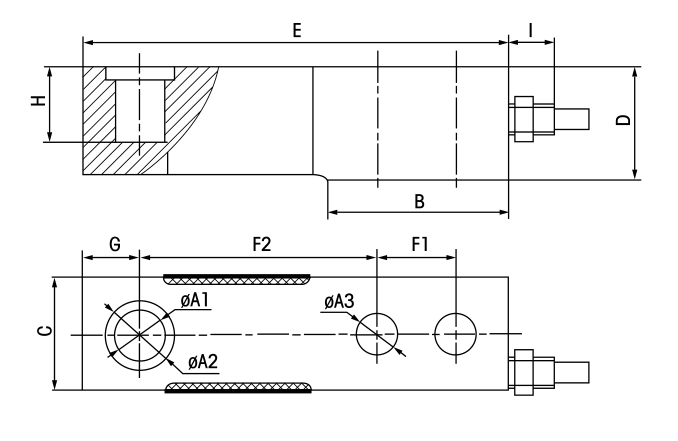

外形尺寸:


量程 φA1 φA2 φA3 B C D E F1 F2 G H I J
500kg 16 22 12.5 57.8 30.2 35 133.4 25.4 76.2 15.4 22 17 55.3
1000kg 16 22 12.5 58.2 36.6 36.6 137 25.4 76.2 18.4 23.7 17 54.6
2000kg 16 22 12.5 58.2 36.6 36.6 137 25.4 76.2 18.4 23 17 55.3
3000kg 16 22 14.7 58.2 36.6 36.6 137 25.4 76.2 18.4 23 17 55.3

技术参数:

灵敏度Rated Output 2.0±0.02mV/V
非线性Nonlinearity ±0.03% FS
重复性Repeatability ±0.01%FS
蠕变Creep after 30 minuters ±0.02%FS
滞后Hysteresis ±0.02%FS
零点平衡Zero Balance ±1%FS
零点温度系数Temperature Effect on Zero ±0.02%/10°C
灵敏度温漂Temperature Effect on Output ±0.02%/10°C
可用温度范围Safe Temp.Range -10°C to 70°C
温度补偿范围Temp.Compensated -10°C to 40°C
输入电阻Input Impedance 385±10Ω
输出电阻Output Impedance 350±5Ω
绝缘电阻Isulation Resistance ≥5000MΩ
供桥电压Excitation Voltage 10V(DC/AC)
允许过载负荷Safe Overload 120%FS
导线长度Cable Length 500cm
接线方式Cable Color Code Red(+E)Black(-E) Green(+S)White(-S)
  输入:红(+)黑(-) 输出:绿(+)白(-)
