XZ-DNLF

XZ-DNLF

  • 所属分类:轮辐式测力称重传感器
  • 产品规格:可根据客户需求选择
  • 供应公司:山东新立传感器有限公司
  • 咨询电话:15508656383

规格:200kg、500kg、1t、1.5t、2.5t、5t、10t、20t、25t、30t;

XZ-DNLF是一款低截面的紧凑设计、高输出小变形、偏心加载补偿,是为实验机专门设计的拉压两用传感器;

应用于:实验机、力量测量

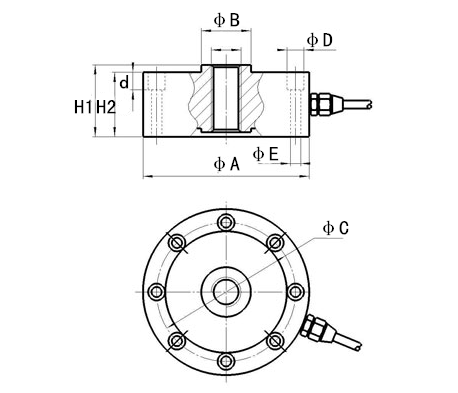

外形尺寸:

量程 φA φB φC φD φE H1 H2 d M
200kg 75 22 65.5   4-φ6.5 28 26 7 M12×1.75
0.5t-1t 90 22 78 8-φ10.5 8-φ6.5 43 40 7 M12×1.75
1.5t-2.5t 105 32 89 8-φ10.5 8-φ6.5 35 32 7 M16×1.5
5t-10t 138 44 110 8-φ19 8-φ13 46 41 12 M27×2
20t-30t 165 55 130 8-φ31 8-φ21 50 41 20 M36×2

技术参数:

灵敏度Rated Output 2.0±0.02mV/V
非线性Nonlinearity ±0.03% FS
重复性Repeatability ±0.01%FS
蠕变Creep after 30 minuters ±0.02%FS
滞后Hysteresis ±0.02%FS
零点平衡Zero Balance ±1%FS
零点温度系数Temperature Effect on Zero ±0.02%/10°C
灵敏度温漂Temperature Effect on Output ±0.02%/10°C
可用温度范围Safe Temp.Range -10°C to 70°C
温度补偿范围Temp.Compensated -10°C to 40°C
输入电阻Input Impedance 385±10Ω
输出电阻Output Impedance 350±5Ω
绝缘电阻Isulation Resistance ≥5000MΩ
供桥电压Excitation Voltage 10V(DC/AC)
允许过载负荷Safe Overload 120%FS
导线长度Cable Length 350cm
接线方式Cable Color Code Red(+E)Black(-E) Green(+S)White(-S)
  输入:红(+)黑(-) 输出:绿(+)白(-)
